¿Qué es un aerogenerador industrial?
Un aerogenerador industrial es una planta autónoma de producción eléctrica diseñada para convertir la energía cinética del viento en electricidad que se inyecta a la red. A diferencia de una central convencional, cada aerogenerador opera de forma independiente, tomando decisiones de control en fracciones de segundo para adaptarse a las condiciones cambiantes del viento.
Prácticamente la totalidad de los aerogeneradores industriales actuales son de tipo HAWT (Horizontal Axis Wind Turbines): turbinas de eje horizontal, con 3 palas y orientadas cara al viento (upwind). Esta configuración se ha impuesto por ofrecer el mejor compromiso entre eficiencia aerodinámica, estabilidad estructural y coste.
Rangos de potencia actuales
La industria eólica ha experimentado un crecimiento continuo en el tamaño de las máquinas. Los rangos de potencia nominal actuales son:
- Onshore (terrestre): 3 a 7 MW, con modelos de hasta 7,5 MW en desarrollo. Diámetros de rotor entre 120 y 172 metros.
- Offshore (marino): 8 a 21 MW, con plataformas que superan los 236 metros de diámetro de rotor. La tendencia es claramente hacia máquinas cada vez mayores para reducir el coste por MWh.
Las alturas de buje oscilan entre 80 y 170 metros en instalaciones terrestres, y pueden superar los 150 metros en plataformas offshore. A mayor altura, mayor velocidad media del viento y menor turbulencia, lo que se traduce en más producción y menor fatiga estructural.
Potencia nominal y área de barrido
La potencia nominal de un aerogenerador es proporcional al cuadrado del radio de las palas. Esto significa que duplicar la longitud de las palas cuadruplica la potencia teórica disponible. Esta relación explica la tendencia constante de la industria hacia rotores cada vez mayores.
Relación fundamental
P = ½ · ρ · A · v³ · Cp
Donde A = π · R² es el área de barrido, ρ es la densidad del aire,
v es la velocidad del viento y Cp es el coeficiente de potencia (máx. teórico 0,593
según el límite de Betz).
La potencia del viento: relación cúbica
La potencia disponible en el viento es proporcional al cubo de la velocidad. Esto tiene consecuencias prácticas enormes: un incremento del 10% en la velocidad del viento supone un aumento del 33% en la energía disponible. Por eso la ubicación del aerogenerador (micrositing) y la altura del buje son factores críticos en la rentabilidad del proyecto.
| Velocidad del viento | Potencia relativa | Observación |
|---|---|---|
| 5 m/s | 1x (referencia) | Velocidad típica de arranque |
| 7,5 m/s (+50%) | 3,4x | Más del triple de potencia |
| 10 m/s (+100%) | 8x | Ocho veces más potencia |
| 12,5 m/s (+150%) | 15,6x | Zona de potencia nominal |
La densidad del aire: un factor olvidado
La densidad del aire (ρ) influye directamente en la potencia disponible. Tres factores la modifican:
- Temperatura: el aire frío es más denso. Un aerogenerador produce más en invierno que en verano a igual velocidad de viento.
- Presión atmosférica: los emplazamientos en altitud tienen menor presión y, por tanto, menor densidad. Un parque a 1.000 metros de altitud pierde aproximadamente un 10% de densidad respecto al nivel del mar.
- Humedad: contraintuitivamente, el aire húmedo es menos denso que el aire seco, ya que las moléculas de agua son más ligeras que las de nitrógeno y oxígeno.

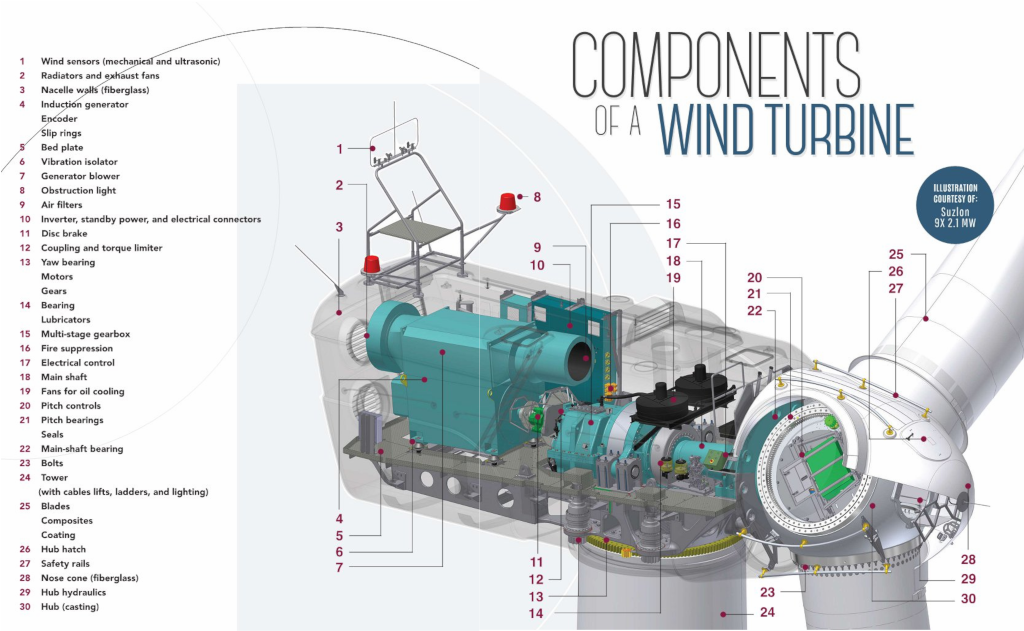

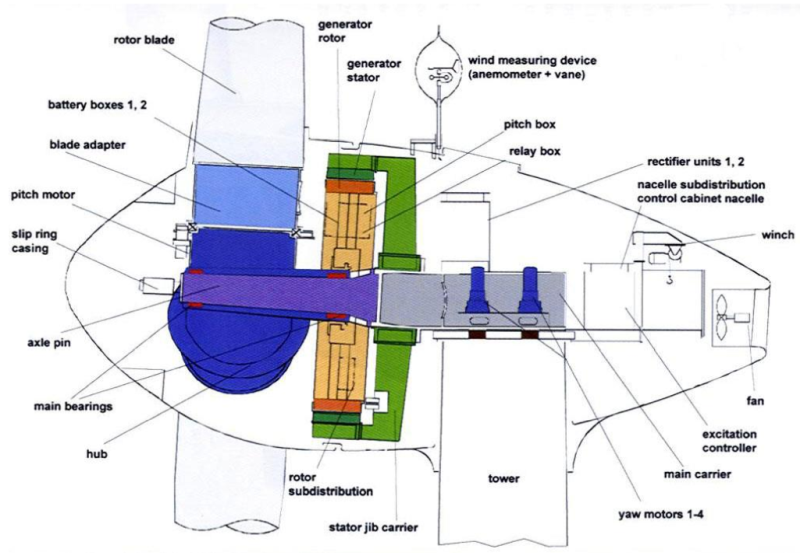

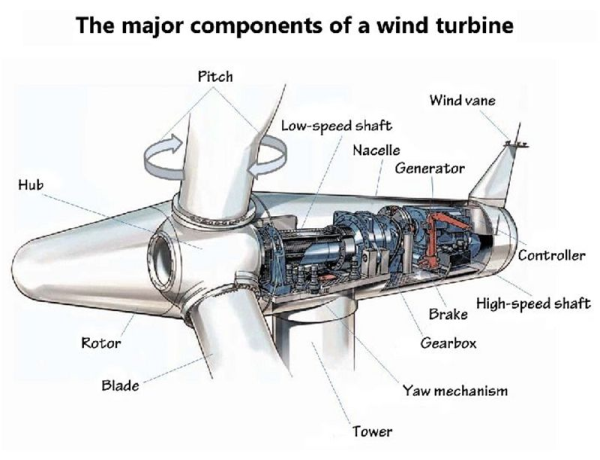

Componentes principales
Un aerogenerador industrial consta de los siguientes sistemas principales:
- Rotor: palas, buje y sistema de paso de pala (pitch).
- Tren de potencia: eje principal, multiplicadora (si la hay), generador eléctrico.
- Sistema eléctrico: convertidor de frecuencia (según familia), transformador, celdas de media tensión.
- Góndola: estructura portante, sistema de orientación (yaw), refrigeración, sistemas hidráulicos.
- Torre: estructura tubular de acero o mixta hormigón-acero.
- Cimentación: zapata de hormigón armado (onshore) o estructura marina (offshore).
- Sistema de control: PLC principal, sensores, SCADA, comunicaciones.
Soporte de ráfagas de viento
Los aerogeneradores están diseñados para soportar condiciones de viento extremas. Las ráfagas son variaciones bruscas de la velocidad del viento que generan cargas dinámicas sobre la estructura, las palas y el tren de potencia. Los sistemas de control modernos reaccionan en milisegundos, ajustando el ángulo de pitch y el par electromagnético del generador para amortiguar estas cargas.
Las normas IEC 61400 definen las clases de viento (I, II, III, S) y los modelos de ráfaga que un aerogenerador debe soportar durante su vida útil de 20–30 años.
